不飽和聚酯樹脂設備、不飽和樹脂設備

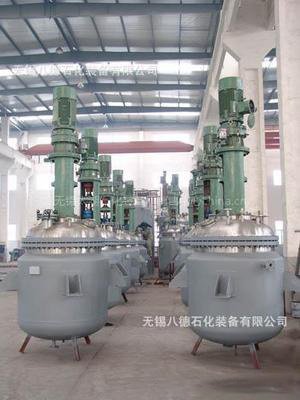

本全套裝置用于生產不飽和聚酯樹脂、酚醛樹脂、環氧樹脂、ABS樹脂、油漆的關鍵設備。全套設備由反應鍋、豎式分餾柱、臥式冷凝器、貯水器、溢油槽、管線（對稀釜）等組成，全套設備與物料接觸部分均采用不銹鋼制作。
主要部件示意圖：1、反應鍋 2、豎式分餾柱 3、豎式冷凝器 4、臥式冷凝器 5、貯水器
注：1、鍋內可設置不銹鋼盤管或夾套內設置不銹鋼盤管；
2、如不用電熱棒加熱，也可用蒸汽加熱或導熱油循環加熱。
| 序號 | 部件名稱 | 容積及尺寸 | |||||||
| 1 | 反應釜L | 50 | 100 | 300 | 500 | 1000 | 2000 | 3000 | 5000 |
| 2 | 豎式分餾柱 | DN65×460 | DN100×500 | DN150×560 | DN150×750 | DN200×790 | DN200×1000 | DN250×1200 | DN300×1200 |
| 3 | 豎式冷凝器M2 | 0.01 | 0.19 | 0.22 | 0.49 | 1 | 1.5 | 2.5 | 5 |
| 4 | 臥式冷凝器M2 | 0.29 | 0.58 | 1.5 | 2.08 | 3.17 | 5 | 12 | 20 |
| 5 | 縮水罐L | 8 | 30 | 50 | 60 | 100 | 120 | 198 | 300 |
| 6 | 稀釋釜L | 100 | 200 | 500 | 800 | 1500 | 3000 | 4500 | 7500 |
